Dati tecnici

SCORREVOLEZZA

E’ la forza necessaria a mantenere un carrello in movimento a velocità costante. La resistenza al rotolamento diminuisce aumentando il diametro della ruota e dipende dal sistema di rotazione del mozzo, dalle condizioni della superficie e dalla portata.

SPINTA / TRAZIONE

Tutte le ruote e tutti i supporti F.I.R. sono prodotti esclusivamente per spinta / trazione manuale. Raccomandiamo di rivolgersi al produttore per ruote e supporti da utilizzare per la movimentazione motorizzata.

VELOCITÀ

La portata di ruote e supporti indicata sul presente catalogo è riferita a una velocità max di 4 Km/h ( 1,1 m/s ).

PORTATA

La F.I.R. raccomanda di calcolare la portata di ogni singola ruota ( per carrelli a 4 ruote ) in base alla formula seguente: Peso del carrello + carico solido / 3 Peso del carrello + carico liquido / 2
Per carichi ai limiti delle portate indicate o utilizzi estremi, rivolgersi in Azienda

CONDIZIONI DI COLLAUDO

Le portate e i collaudi sono determinati secondo le normative ISO 22884, UNI EN 12527, UNI EN 12532 e si riferiscono a condizioni di utilizzo normali ossia:
1) CARICO DI PROVA= portata nominale
2) VELOCITÁ DI PROVA= 4Km/h ±50 m/h
3) TEMPERATURA AMBIENTE= 20°C ±10°C
4) PAVIMENTO in buono stato, duro e compatto, con ostacoli aventi le seguenti caratteristiche: altezza pari al 5% del diametro della ruota, per fascia di rotolamento morbida (fino 90 Shore A); pari al 2,5% del diametro della ruota, per fascia di rotolamento dura (oltre 90 Shore A).
5) CICLO: sequenza di cicli di 4 min. massimo ciascuno compreso un tempo di arresto massimo pari al 25% della durata del ciclo.

CONDIZIONI DI UTILIZZO

Le ruote e supporti F.I.R. sono prodotti con materiali di prima scelta e procedimenti di produzione controllati. Le condizioni standard relative ad un “normale funzionamento” sono:
- temperatura ambiente: da +5 °C a +30 °C
- umidità relativa: da. 40% a 80%
- nessuna eposizione diretta alla luce solare
- assenza di agenti chimici aggressivi

IMMAGAZZINAGGIO

La F.I.R. raccomanda di immagazzinare i propri prodotti in ambiente ventilato, con temperatura compresa fra -10 °C e +30 °C, senza umidità e protetti da polvere; evitare esposizione ai raggi solari per un lungo periodo di tempo.

DISPOSITIVO FRENANTE

IMPORTANTE: i supporti F.I.R. sono disponibili con dispositivo frenante totale e sono idonei per stazionamento del carrello su superfici con pendenze massime del 3% una volta verificato che almeno due ruote con dispositivo siano a contatto con il suolo.

I FRENI

I supporti F.I.R. possono essere forniti con freno anteriore o posteriore. L’azionamento dei freni blocca contemporaneamente il movimento della ruota e la rotazione della forcella. Il funzionamento del pedale è garantito anche in condizioni ambientali critiche. L’azionamento e disazionamento del freno è facile e sicuro. Si raccomanda l’utilizzo del freno anteriore o posteriore quando:
- Freno anteriore: il supporto deve essere applicato in carrelli che normalmente sono spinti
- Freno posteriore: il supporto deve essere applicato a carrelli che normalmente sono tirati
I freni anteriori e posteriori non dovrebbero mai essere usati per decelerare il carrello. La loro funzione è quella di mantenere il carrello in posizione quando è fermo.

LUBRIFICAZIONE PERIODICA

Sebbene le ruote e supporti F.I.R. siano preingrassati, si consiglia una lubrificazione periodica con alcune gocce d’olio per prevenire danni o bloccaggi in caso di utilizzo in condizioni critiche.

APPLICAZIONI / CONDIZIONI SPECIALI

Per evitare qualsiasi tipo di inconveniente e per utilizzare il miglior prodotto in ciascun campo d’applicazione, consigliamo di interpellare il nostro servizio tecnico.

I SUPPORTI

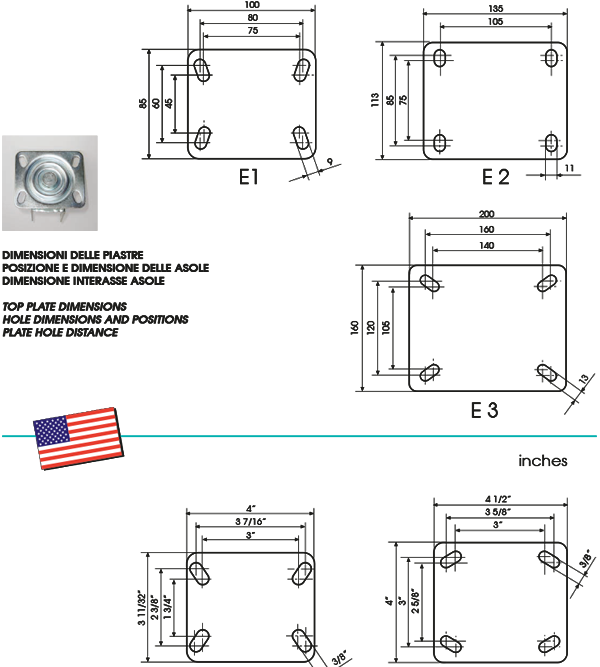

I supporti F.I.R. sono prodotti secondo le normative ISO 2184, riguardanti le dimensioni e i fori delle piastre. La nostra gamma di supporti include anche piastre e forcelle con le dimensioni richieste dal mercato nord americano.

MONTAGGIO DEI SUPPORTI AL CARRELLO

F.I.R. assicura l’ottimale funzionamento e una lunga durata di ruota e supporto, qualora siano rispettate le seguenti condizioni: - la ruota deve essere applicata ad un supporto adatto, utilizzando accessori originali e di dimensioni adeguate. - verifica della libera rotazione dopo aver fissato la ruota. - i supporti a piastra devono essere fissati utilizzando viti, dadi e rondelle del tipo, dimensione e quantità indicati dal costruttore. - i supporti a codolo devono essere applicati in strutture tubolari aventi una tolleranza molto stretta. - i supporti a foro passante devono essere fissati mediante una vite di dimensione e tipo indicati dal costruttore - la base superiore dei supporti deve aderire perfettamente e per intero al piano di montaggio.

STANDARD

Le ruote ed i supporti F.I.R. sono prodotti seguendo anche i seguenti standard ISO e CEN/TC 324:
- ISO 2163
- ISO 2175
- ISO 2184 part 1
- ISO 22884
- ISO 3102
- EN 12527
- EN 12530
- prEN 12531
- prEN 12532

I prodotti F.I.R. sono prodotti in ottemperanza alla Direttiva Europea 2000/53/CE relativa ai veicoli fuori uso ed alla Direttiva Europea EU 2002/95/CE (RoHS) “Restrizione dell’uso di sostanze pericolose in apparecchiature elettriche ed elettroniche”.

FIR per l’ambiente FIR coniuga qualità, innovazione e rispetto per l’ambiente. A questo proposito, abbiamo identificato i prodotti che possono essere riciclati o rigenerati e ne incoraggiamo l’utilizzo.

MONTAGGIO DEI SUPPORTI AL CARRELLO

F.I.R. assicura l’ottimale funzionamento e una lunga durata di ruota e supporto, qualora siano rispettate le seguenti condizioni: - la ruota deve essere applicata ad un supporto adatto, utilizzando accessori originali e di dimensioni adeguate. - verifica della libera rotazione dopo aver fissato la ruota. - i supporti a piastra devono essere fissati utilizzando viti, dadi e rondelle del tipo, dimensione e quantità indicati dal costruttore. - i supporti a codolo devono essere applicati in strutture tubolari aventi una tolleranza molto stretta. - i supporti a foro passante devono essere fissati mediante una vite di dimensione e tipo indicati dal costruttore - la base superiore dei supporti deve aderire perfettamente e per intero al piano di montaggio.

COMPATIBILITÀ CHIMICA

Le ruote F.I.R. sono prodotte utilizzando esclusivamente materiali di prima scelta, studiati e sviluppati per rispondere alle più svariate esigenze di resistenza agli agenti esterni. La tavola seguente è utile per individuare il prodotto più adeguato all’ambiente di lavoro.

PORTATA IN FUNZIONE DELLA TEMPERATURA
